概述

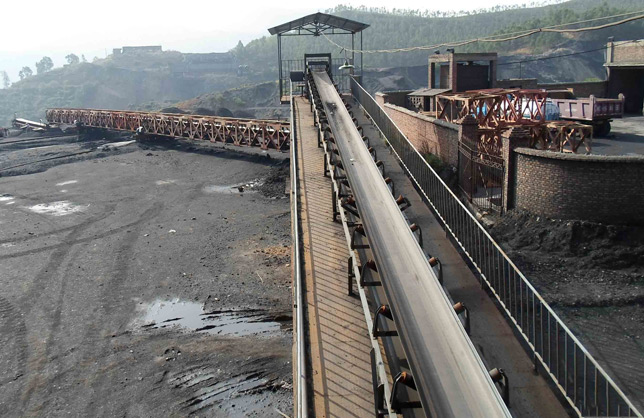

嵩陽煤機自主生產的大傾角帶式輸送機是布置傾角為20°~30°的帶式輸送機，適用于輸送容重為0.4 ~ 2.5噸/米³的散狀物料或成件物品,既可用于向上運輸,也可用于向下運輸 ;向下運輸時,其允許最大傾角為向上輸送允許最大傾角的80％.

本機型采用單電機單滾筒或單電機雙滾筒或雙電機雙滾筒驅動,采用深槽托棍組,根據所運物料的粒度，濕度和角度配花紋膠帶或者普通膠帶,減速機配逆止器,并配備有制動裝置.

本產品執(zhí)行標準:MT/T820-2006

            <<煤礦用帶式輸送機技術條件>>

產品型號說明:型號依據標準MT/T154.4-1995

           <<煤礦用帶式輸送機型號編制方法>>

結構特征與工作原理

本輸送機由驅動裝置,機身,機尾和清掃裝置等組成.

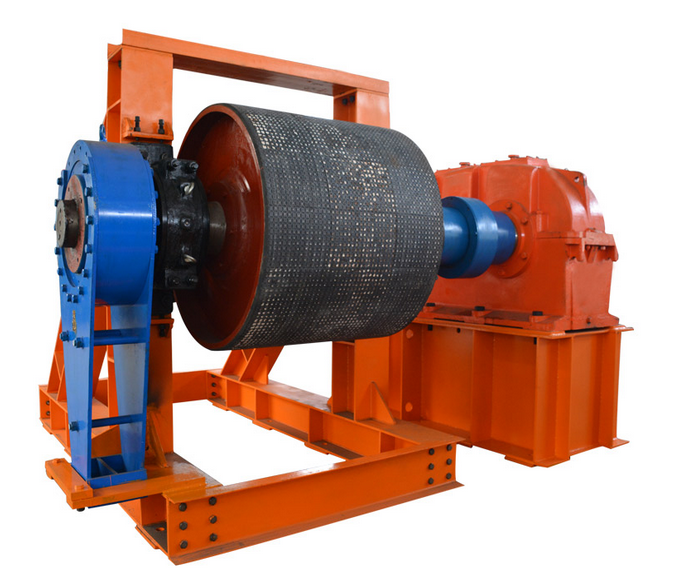

驅動裝置由驅動部，傳動機架，傳動滾筒等組成，驅動部由電機，減速器，偶合器，逆止器，制動器，驅動裝置架等組成，驅動裝置通過齒銷聯(lián)軸裝置傳遞扭矩給傳動滾筒，從而帶動整個輸送機轉動起來，完成輸送工作。

機身為螺栓連接的鋼架落地結構，主要由上托輥，下托輥，中間架，中間架支腿等組成，主要作用是承載輸送帶和所運物料。

本機型的拉緊裝置一般情況下設在機尾，有手動蝸輪張緊裝置機尾和重載車式拉緊機尾兩種形式，分別由機尾滾筒和機尾架組成。

清掃裝置分為頭部和尾部清掃裝置，頭部清掃裝置根據所用膠帶不同，采用毛刷清掃器（花紋膠帶）和刮板清掃器，其作用是清掃膠帶外表面的附著物。尾部一般采用空段清掃器，它的作用和普通輸送機上的一樣，清掃回空段膠帶內表面的附著物。

DTC大傾角上、下運帶式輸送機技術參數(shù)

注：可根據用戶要求設計制作DTC系列大傾角帶式輸送機
